無線授時服務器產品概述
SP-SS100A是訊鵬科技自主研發的一款集GPS、CDMA、以太網NTP校時功能于一體的工業級創新型無線授時服務器，多種時鐘源自動優化保證了授時的高精度、可靠性、穩定性；授時服務器可同時支持有線和無線授時方式，無線授時采用RF433集中式星形拓結構，產品具有覆蓋范圍廣可大規模部署、部署成本低、安裝方便無需布線、維護容易等特點，是校時應用領域最為理想的選擇之一。
無線授時服務器SP-SS100A硬件規格

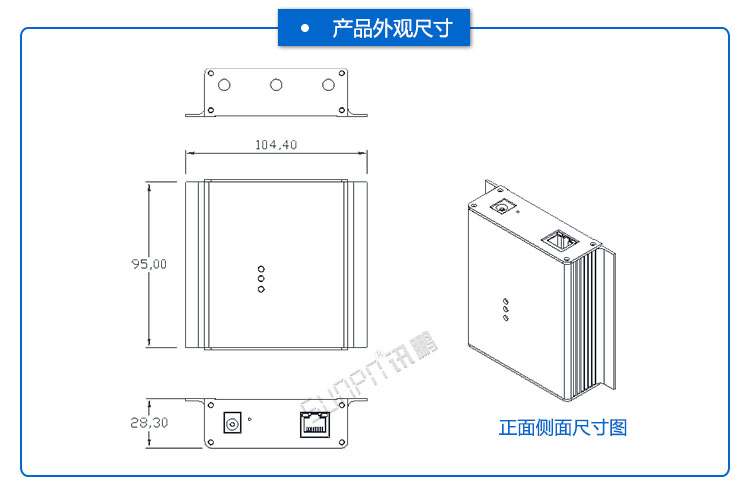

無線授時服務器產品外觀尺寸

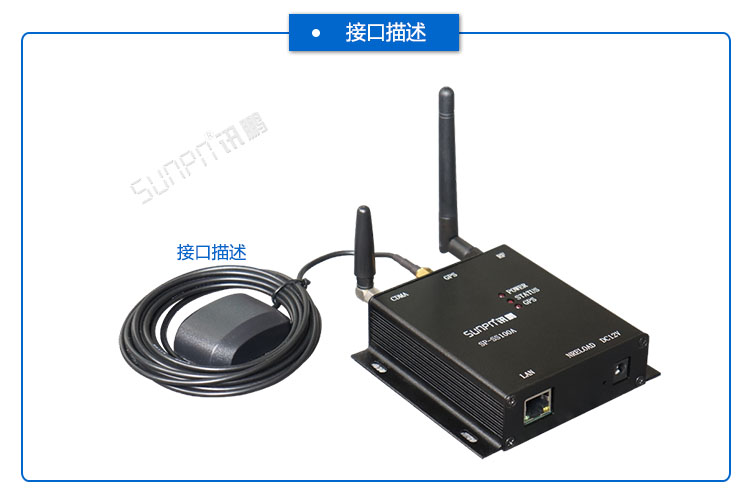

無線授時服務器接口描述
無線授時服務器接口描述
功能 | 名稱 | 描述 |
外部接口 | DC12V | 電源接口DC12V/1A |
CDMA | CDMA天線（SMA接口） | |
GPS | GPS天線（SMA接口） | |
RF | RF433天線（SMA接口） | |
LAN | 10/100M以太網接口 | |
LED燈 | POWER | 電源指示燈 |
STATUS | 系統狀態指示燈 1、沒有獲取到時鐘源快速閃爍 2、CDMA正常工作時間隔500ms閃爍 3、NTP正常工作時2秒閃爍一次 | |
GPS | GPS信號指示燈（GPS有信號燈亮，無信號滅） | |
按鍵 | NRELOAD | 恢復出廠設置（按下大于3秒） |
無線授時服務器規格參數
項目 | 描述 |
電源 | 6-12VDC；5.5*2.1mm插座 |
工作電流 | 平均工作電流：80-500mA @+12VDC |
最大工作電流:1000mA @+12VDC | |
時鐘源 | GPS、CDMA、NTP |
時鐘精度 | <1S |
授時方式 | 無線RF433/網線 |
工作頻率 | 431.5M-435M |
調制方式 | GFSK |
頻道間隔 | 500KHZ |
信道數 | 8信道 |
發射功率 | 最大30dBm |
接收靈敏度 | -116dBm |
傳輸距離 | 空曠距離不小于2000米（視環境而定） |
RF串口參數 | 9600,8,NONE,1 |
工作溫度 | -20~65℃ |
相對濕度 | 10%~90%無冷凝 |
材質 | 鋁合金 |
外形尺寸 | 104mm× 95mm×28 mm |
無線授時服務器系統架構

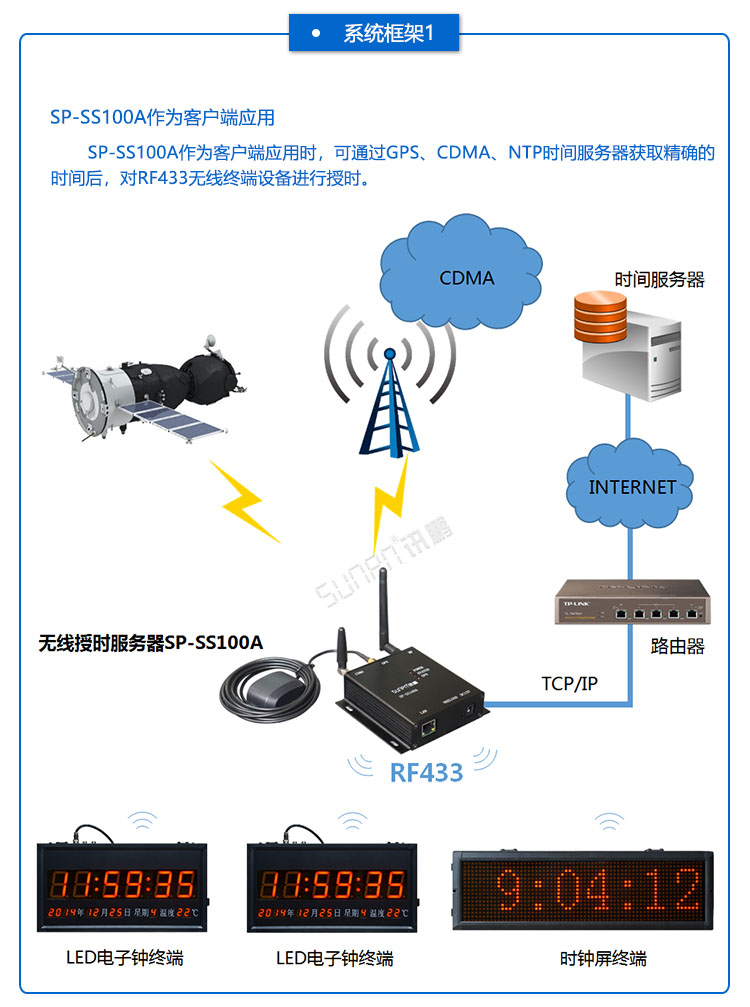

SP-SS100A作為客戶端應用
SP-SS100A作為客戶端應用時，可通過GPS、CDMA、NTP時間服務器獲取精確的時間后，對RF433無線終端設備進行授時。

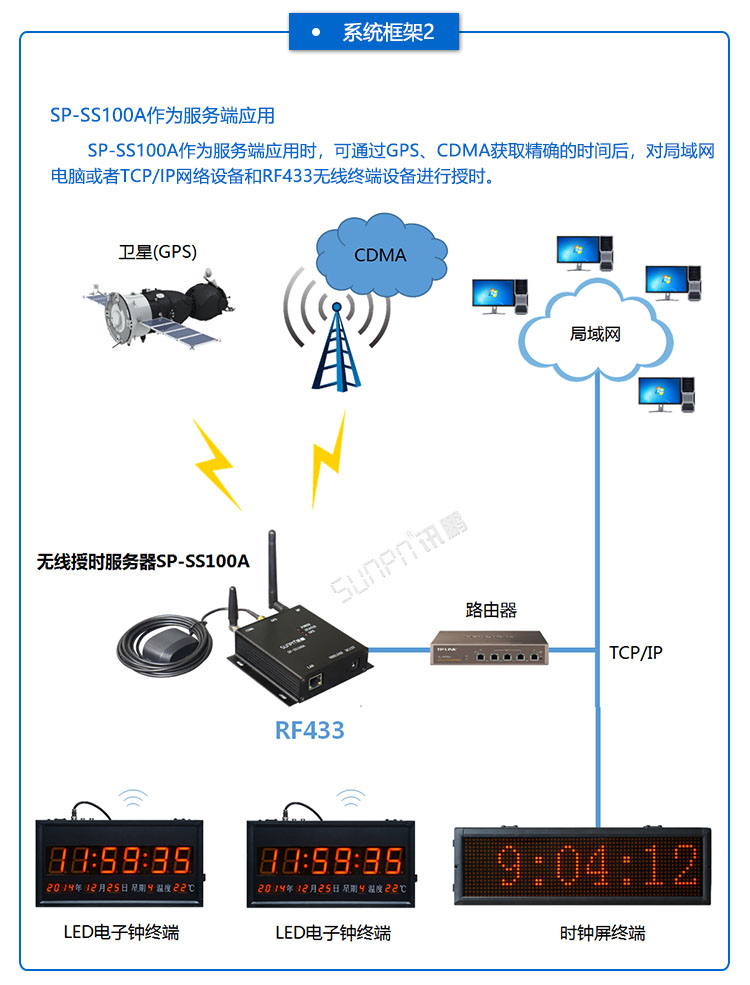

SP-SS100A作為服務端應用
SP-SS100A作為服務端應用時，可通過GPS、CDMA獲取精確的時間后，對局域網電腦或者TCP/IP網絡設備和RF433無線終端設備進行授時。
無線授時服務器應用場景
無線授時服務器通訊協議范例
通訊指令
指令數據 | 3A FF FF FF FF 06 54 00 0B 01 14 11 0B 08 03 08 00 00 00 00 DF | ||
幀頭 | 0X3A | 一個字節 | 固定 |
目標地址 | 0XFFFF | 兩個字節 | 固定（廣播地址） |
本機地址 | 0XFFFF | 兩個字節 | 固定 |
產品標識符 | 0X06 | 一個字節 | 固定（授時產品系列） |
功能碼 | 0X54 ‘T’ | 一個字節 | 固定 |
重發次數 | 0X00 | 一個字節 | 固定 |
數據長度 | 0X0B | 一個字節 | 固定 |
序號 | 0X01 | 一個字節 | 固定 |
數據 | 0X14 | 一個字節 | 可變（年前兩位20） |
0X11 | 一個字節 | 可變（年后兩位17） | |
0X0B | 一個字節 | 可變（月份，11月） | |
0X08 | 一個字節 | 可變（日，8日） | |
0X03 | 一個字節 | 可變（星期3） | |
0X08 | 一個字節 | 可變（8時） | |
0X00 | 一個字節 | 可變（0分） | |
0X00 | 一個字節 | 可變（0秒） | |
0X0000 | 兩個字節 | 可變（0毫秒） | |
和校驗 | 0XDF | 一個字節 | 校驗前所有字節累加和 |
 |
