        Profinet分布式IO擴展模塊的實時性就是指當有一個外部事件發生時，從輸入信號到傳輸、到控制器處理、再到輸出信號給外設，這個過程需要的時間必須在工廠自動化的要求范圍內。而這個過程需要的時間稱為響應時間，包括傳輸過程需要的時間和處理過程需要的時間，分別為總線刷新時間和PLC程序循環掃描時間。所以從通信角度講，只有總線刷新時間是通信所決定的，也就是說在同樣的PLC處理速度下，如果能減少總線刷新時間，就能減少系統響應時間，從而提高系統實時性。

一、Profinet分布式IO擴展模塊的數據流

         Profinet分布式IO擴展模塊通信站點的數據交換是通過標準通道和實時通道完成的。在這些通道里，數據使用不同的協議進行傳輸。例如啟動時從站參數是由主站通過UDP協議傳遞的，設備地址名字的分配是通過DCP協議完成，這些都屬于標準數據，也可以稱為非實時數據。而周期數據、報警數據是通過實時協議傳送的，被稱為實時數據。

二、Profinet分布式IO擴展模塊實時性的必要性

         首先，在運動控制系統等對實時性要求很高的領域，用戶需要知道Profinet分布式IO擴展模塊數據循環的周期，以便更好的進行生產。其次，如果在STEP7工程工具中對Profinet分布式IO擴展模塊的更新時間和看門狗時間設置不合適，設備就會在運行時出現莫名其妙的故障。所以，對Profinet分布式IO擴展模塊的研究是很有必要并且具有現實意義。

一、Profinet分布式IO擴展模塊-輸入采集

二、Profinet分布式IO擴展模塊-輸出模組

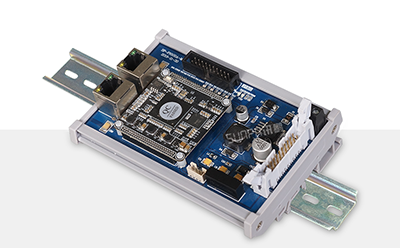

三、Profinet分布式IO擴展模塊-導軌式安裝

四、Profinet分布式IO擴展模塊-拔插設計

五、Profinet分布式IO擴展模塊-硬件介紹

六、Profinet分布式IO擴展模塊-產品尺寸

七、Profinet分布式IO擴展模塊-接口說明

八、Profinet分布式IO擴展模塊-參數說明

九、Profinet分布式IO擴展模塊-系統架構

十、Profinet分布式IO擴展模塊-接線說明

十一、Profinet分布式IO擴展模塊-組網步驟

PROFINET智能IO擴展模組SP-PN100A與PLC組態，一下為組態設置步驟的部分說明，聯系客服可查看完整的組態步驟說明。

1、 把PLC 和PROFINET 設備連接到同一個局域網，接通電源后，打開TIA Portal V14，創建一個新項目，例如plc_nano ，創建后點擊左下角項目視圖，直接進入項目視圖。

2、進入項目視圖后首先檢查PLC 固件版本并設置IP 和設備名。展開在線訪問，找到PC 機的以太網卡，并雙擊更新可訪問設備。（注意：由于硬件差異，PC 的網卡名稱會與下圖不同）如果連接正常，會找到兩個設備PLC 和PROFINET 設備：

3、選擇PLC 的在線診斷，分配IP 地址（用戶根據實際應用設置），例如：192.168.0.248

分配設備名，例如：plc_1

選擇PROFINET 設備的在線診斷，分配IP 地址，例如：192.168.0.247

分配設備名，例如：sp-pnmc

十二、Profinet分布式IO擴展模塊-應用場景
