        工業應用上普通需要測量一些非電的物理量信號，如溫度、壓力、速度、角度等。但是想要采集這些數據我們的4-20ma信號顯示屏就發揮著重要的作用，這些非物理量的信號會透過傳感器轉換成物理量的信號，如電流、電壓、功率、頻率等。而這些量化信息還需要轉化成標準數字通訊訊號。

        這類物理量信號轉換成模擬量信號，在工業上，廣泛采用的標準模擬量傳輸限號是分別為0-5V、0-1V或者4-20ma，且其中最常見的就是4-20ma信號顯示屏。4-20ma信號顯示屏在傳輸?shù)臅r(shí)候，要考慮到導線上也有電阻，如果用電壓傳輸會在導線上產生一定的降壓，那接收端的信號就會產生一定的誤差。

一、4-20ma信號顯示屏工作原理

1、4-20ma電流環有兩種類型：二線制和三線制。當監控系統需要通過長線驅動現場的驅動器如閥門時，一般采用三線制變送器，這里XTR位于監控的系統端，由系統直接向XTR供電，供電電源是二根電流傳輸線以外的第三根線。二線系統是XTR和傳感器位于現場端，由于現場供電問題的存在，一般是接收端利用4～20mA的電流環向遠端的XTR供電，通過4～20mA來反映信號的大小。

2、4～20mA產品的典型應用是傳感和測量應用。在工業現場有許多種類的傳感器可以被轉換成4～20mA的電流信號，TI擁有一些很方便的用于RTD和電橋的變送器芯片。由于TI的變送器芯片含有通用的功能電路比如電壓激勵源、電流激勵流、穩壓電路、儀表放大器等，所以可以很方便地把許多傳感器的信號轉化為4～20mA的信號。

       在工業現場，用一個儀表放大器來完成信號的調理并進行長線傳輸，會產生以下問題：第一，由于傳輸?shù)男盘?hào)是電壓信號，傳輸線會受到噪聲的干擾；第二，傳輸線的分布電阻會產生電壓降；第三，在現場如何提供儀表放大器的工作電壓也是個問題。

        為了解決上述問題和避開相關噪聲的影響，我們用電流來傳輸信號，因?yàn)殡娏鲗?duì)噪聲并不敏感。4～20mA的電流環便是用 4mA表示零信號，用20mA表示信號的滿刻度，而低于4mA高于20mA的信號用于各種故障的報警。

        4-20ma信號顯示屏在現代的數字校正，數據采集等等，都在一定意義上有著促進的作用，因?yàn)閷?duì)于工業上來說也有著很多不確定的因素，我們想要將工業做的更加規范化，我們就需要在工業的改革上做出一番改變。

4-20ma信號顯示屏-報警提示

4-20ma信號顯示屏-產品細節

二、4-20ma信號顯示屏-功能說明

1、4-20ma信號顯示屏220V供電

2、日期顯示。自動運行可通過遙控器編輯校正

3、鋁液溫度4-20ma輸入可設定量程范圍值、溫度補償正負50度

4、氮?dú)饬髁?-20ma輸入、可設定量程范圍值、補償值正負5Nm3/h

     氮?dú)饬髁?-20ma輸入、可設定量程范圍值、補償值正負10Kpa

     除氣時間數據顯示格式為：8888分鐘、通過開關信號接通時計時、當這個開關信號一旦斷開、除氣時間清零。（一分鐘為最小時單位）

5、通過485通訊的方式推送數據到客戶的PLC設備、看板做從站

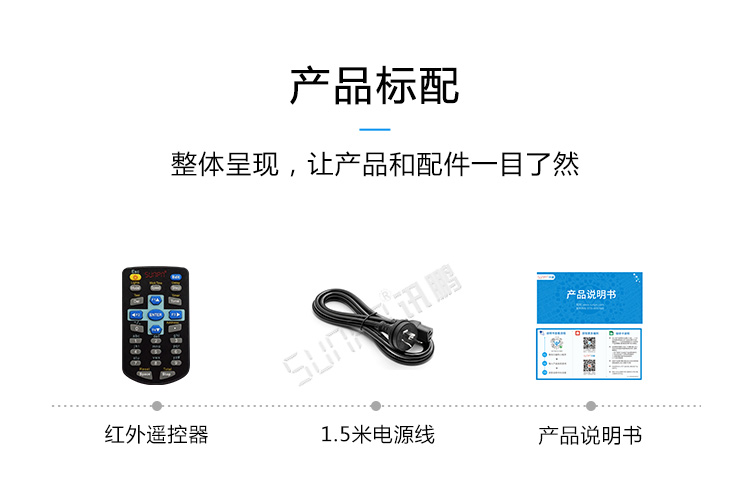

4-20ma信號顯示屏-產品配件

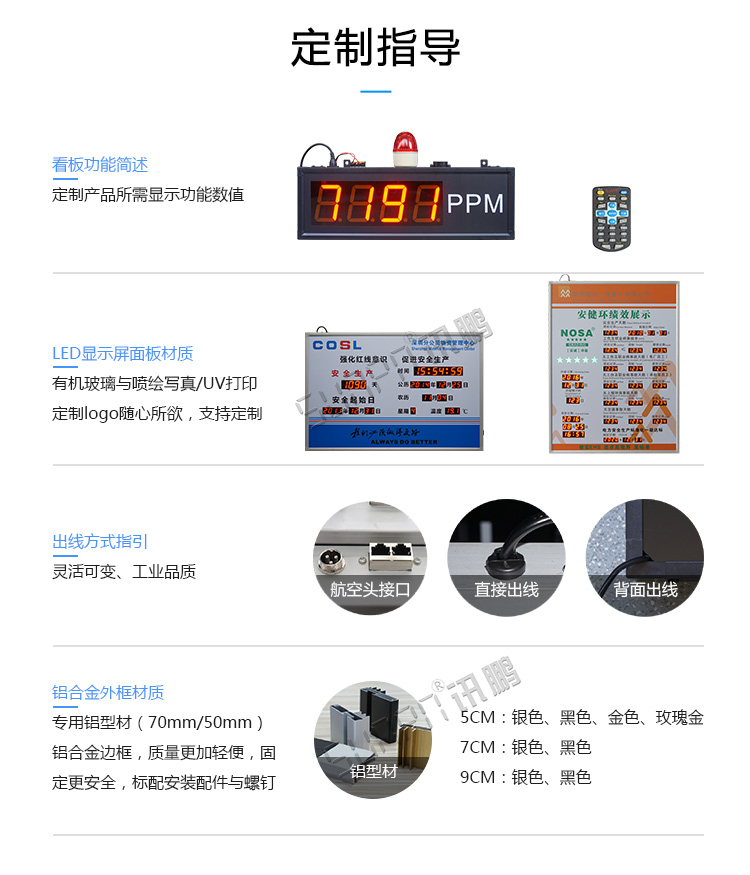

4-20ma信號顯示屏-定制指導

4-20ma信號顯示屏-案例參考

4-20ma信號顯示屏-應用場景
