      隨著社會發展，用戶對圖文語音視頻、數據等多媒體傳輸?shù)囊笤絹?lái)越高。數據電纜作為智能樓宇和小區布線系統中的一種高頻傳輸介質，工程上對數據電纜的要求也越來越高，特別是對數據電纜的生產工藝要求。為了避免各種生產過程中的問題，生產出符合要求的數據電纜，各生產企業也是費盡苦心，其實不光是數據電纜，其他電纜的生產也存在用戶和場景對產品更高要求的問題。今天我們介紹的電纜生產線管理電子看板就是把我們的電纜生產設備上的數據放大到電子看板上匯總顯示，看板通過通訊和設備信號計數或呼叫報警，實時更新看板數據。讓操作人員和管理人員等更直觀的了解設備的實時狀態。

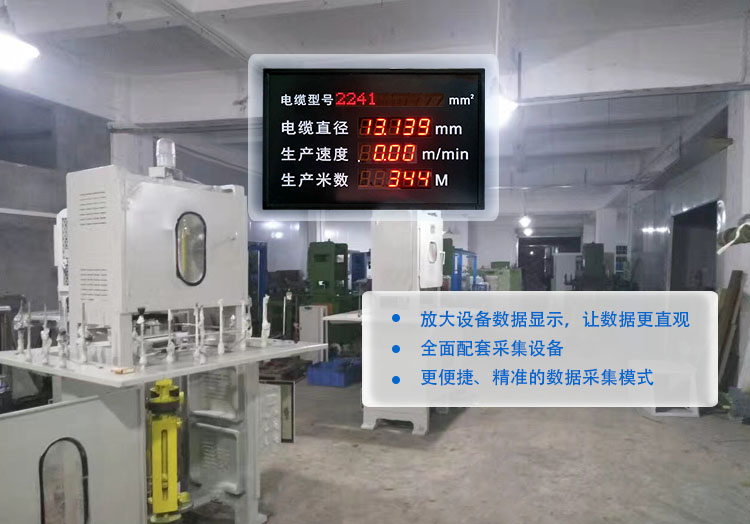

電纜生產線管理電子看板目的

放大設備數據顯示，讓數據更直觀

全面配套采集設備

更便捷、精準的數據采集模式

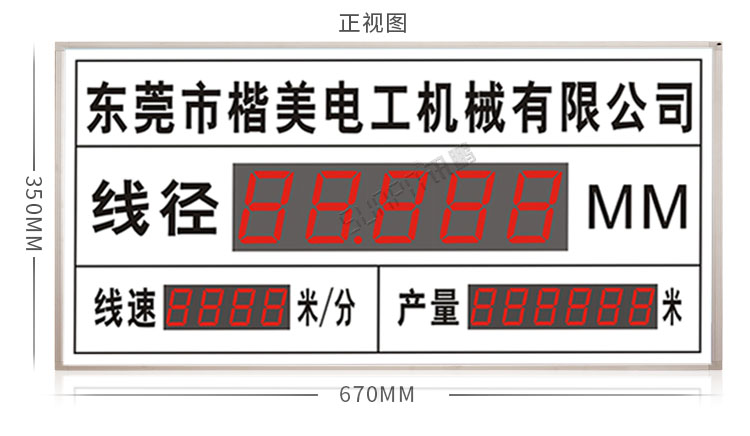

電纜生產線管理電子看板方案示例

電纜生產線管理電子看板功能說明

1、線經數據通過與激光線經儀通訊對接采集數據，通訊接口RS485.顯示格式：88.888

2、設備通訊資料

   串口工作方式RS485

  （1）串口設置：波特率2400bps，8位數據位，1位停止位，偶校驗，無握手信號

  （2）測量頭自動上傳數據，每幀9字節ASCII碼前1~6字節為測量外徑數據，如果接單向測徑儀數據為測量外徑值，如果接雙向測徑儀數據為X、Y測量值的平均值

  （3）第7~8字節是校驗

舉例說明：

例如：測量外徑數據為010.246，校驗計算：01+02+46=49則發送ASCII碼數

據為：30 31 30 32 34 36 34 39 0D

例如：測量外徑數據為010.598，校驗計算：01+05+98=104，這樣將百位與個位相加，校驗碼取05

則發送ASCII碼數據為：30 31 30 35 39 38 30 35 0D

3、線速信號通過連接npn常開低電平信號，一次計一米

  （1）程序自動計算每分鐘線速。

  （2）產量數據通過開關信號累計，可通過遙控器編輯數據，清零數據。

  （3）可設置一個清零時間點（可控制關閉或者打開），自動清除產量數據。

電纜生產線管理電子看板遙控操作說明

一、編輯數據（產量）

1 ) 按【E d i t】鍵進入數據編輯狀態，光標在【產量】欄閃爍；

2 ) 光標閃爍欄處，按【數字】鍵輸入相應數據；

3 ) 按【E N T E R】鍵，數據保存并退出；

4 ) 按【E s c】鍵，取消本次操作并退出；

注：線速自動計算，等于產量/分鐘。

二、設置時間

1 ) 按【T i m e】鍵進入時間設置狀態，光標在【線徑】欄閃爍；

2 ) 按【F 3】鍵，光標向右移動一位；

3 ) 按【F 2】鍵，光標向左移動一位；

4 ) 光標閃爍處，按【數字】鍵輸入相應數據；

5 ) 按【E N T E R】鍵，數據保存并退出；

6 ) 按【E s c】鍵，取消本次操作并退出；

注：1 .輸入無效時間自動恢復當前有效時間；

2 .此次設置依次輸入x x時x x分。

三、設置通信超時時間

1 )按 【M o d e l】鍵進入通信超時時間設置狀態，光標欄閃爍；

2 )光 標閃爍處，按【數字】鍵輸入相應數據；

3 )按 【E N T E R】鍵，數據保存并退出；

4 )按 【E s c】鍵，取消本次操作并退出；

注：1 .初次進去如果顯示O F F ,再按【M o d e l】鍵打開；

2 .通信超時時間單位為S ,如果通信大于設置的時間顯示“-”。

四、軟關機

1 )按 【E S C】鍵進入軟關機，屏幕不顯示；

2 )再 按【E S C】鍵，屏幕恢復正常顯示。

五、設置自動清零時間點

1 )按 【E s c】鍵進入軟關機，屏幕不顯示；

2 )按 【T i m e】，進入清零時間點設置狀態；

3 )按 【F 3】,切換到下一個時間點查閱或設置；

4 ) 按【F 2】,切換到上一個時間點查閱或設置；

5 )按 【M o d e l】，打開或者關閉該時間點；

6 )按 【E N T E R】鍵，數據保存并退出；

7 )按 【E s c】鍵，取消本次操作并退出；

注：1 .【線徑】欄輸入清零時間點；

2 .【線速】欄顯示清零時間點個數；

3 .最多可設置1個清零時間點，當系統時間運行到

清零時間點時，自動清零相應的數據。

六、一鍵清零

1 )按 【D e l】鍵，清零項閃爍；

2 )按 【E N T E R】鍵，數據清零并退出；

3 )按 【E s c】鍵，取消本次操作并退出；

4 )編 輯數據時按【D e l】鍵可單獨清零。

七、復位參數

1 )按 【E s c】鍵進入軟關機，屏幕不顯示；

2 )按 【S p a c e】鍵,主機全閃；

3 )按 【E N T E R】鍵，數據復位并退出；

4 )按 【E s c】鍵，取消本次操作并退出；

注：復位參數是將時間、數據、計數參數恢復至出廠設置狀態。

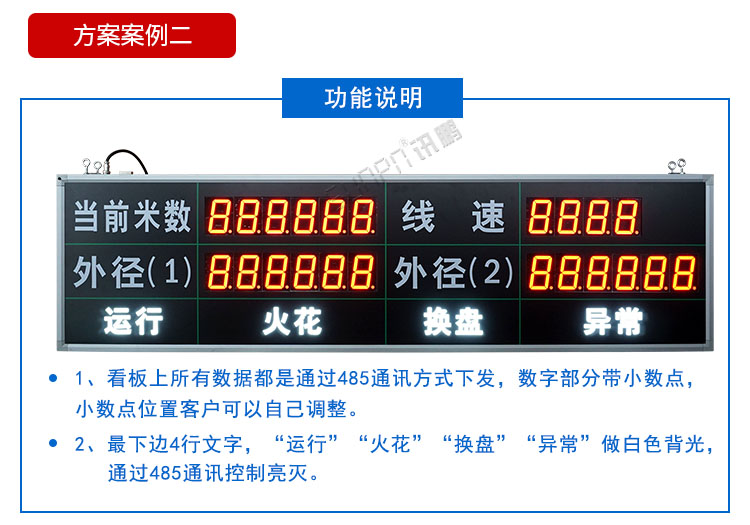

電纜生產線管理電子看板方案二

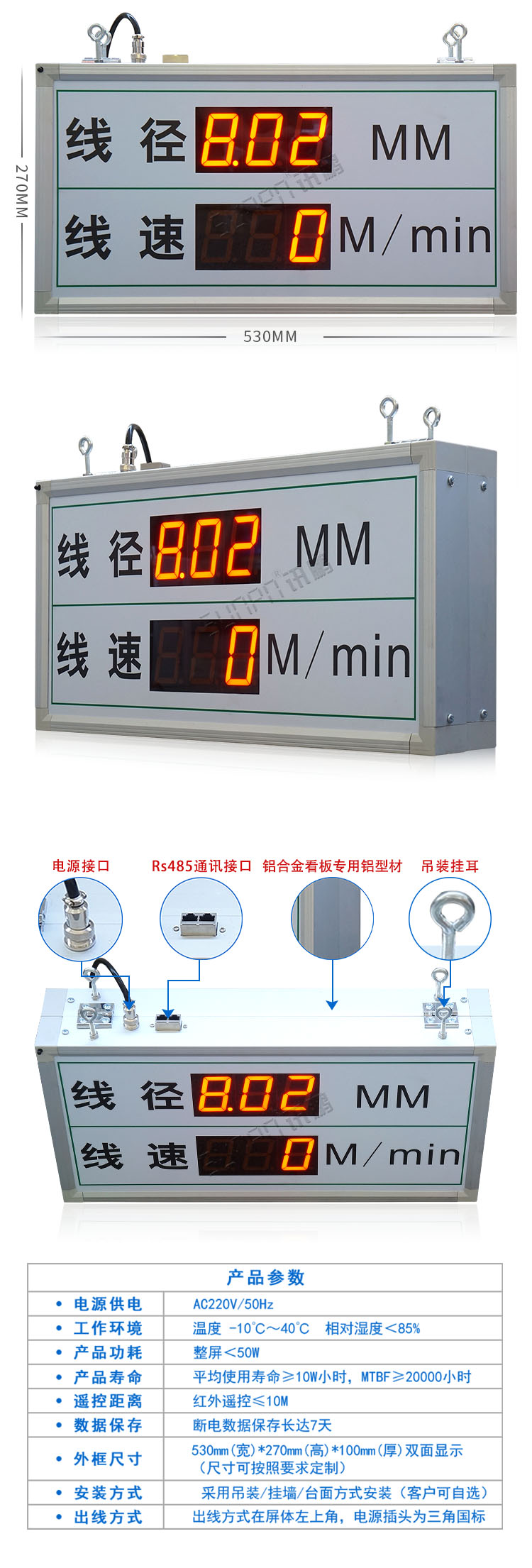

電纜生產線管理電子看板方案三
