產品采用27mm指示燈報警，可視距離為10-20米，適用于小型車間機臺報警。看板自帶揚聲器，也可外接大型功放設備。按鈕盒采用無線發送和接收，無需布線安裝，通訊穩定，使用簡單。

系統功能介紹

① 建立目視管理，對車間各生產機臺的生產狀況統一顯示管理，提高管理效率；

② 品質異常及時報警，提高過程質量控制能力，降低物料成本；

③ 故障報警監視，及時向維修部門傳達發生故障所在機臺，增進部門間的合作；

④ 待料時間倒計，提示管理人員合理安排生產；

⑤ 所有操作均通過無線按鈕和遙控器完成，解決了機械生產車間大導致布線困難的問題。

裝配生產線案例解析【11560】

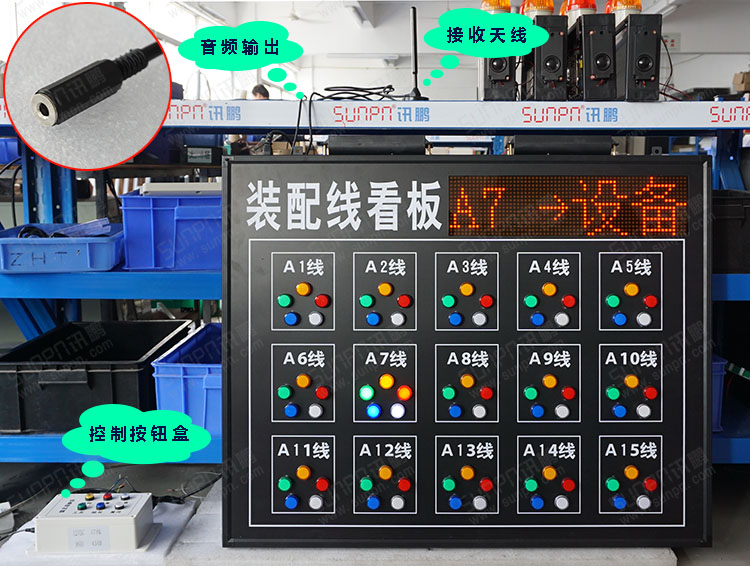

一、產品效果圖：

二、材質簡述：

  1、外框材質：鋁合金看板專用鋁型材（70mm）

  2、面板材質：有機玻璃與噴繪寫真

  3、顯示材質：27mm指示燈，5.0單元板。

  4、副件材質：無線信號報警盒。

三、產品參數：

  1、電源供電：AC220V/50Hz

  2、工作環境：溫度 -10℃～40℃  相對濕度＜85%

  3、產品功耗：整屏＜50W

  4、產品壽命：平均使用壽命≥10W小時，MTBF≥20000小時

  5、遙控距離：紅外遙控≤10M

  6、數據保存：斷電數據保存長達7天

  7、外框尺寸：如圖所示，單面顯示。

  8、安裝方式：采用吊頂方式安裝。

  9、出線方式：出線方式在屏體左上角，電源插頭為三角國標。

四、功能說明：

  1、小看板對應15個報警按鈕盒、大看板對應25個報警按鈕盒。

  2、每個按鈕盒分別有：缺料（黃色）、組長（藍色）、品質（白色）、設備（紅色）、工藝（綠色）五種類型報警按鍵。

  3、當其中某個按鈕盒中按鍵按下時，柱形燈相應顏色常亮表示報警信息發送成功，同時看板上指示燈亮起，并顯示如：“A1→缺料”的提示

      文字信息。通過復位按鍵取消報警，復位按鍵按下時本工位上所有報警將被取消，同時相關的指示燈熄滅。

    *當工位報警發出時看板上語音提示音響起，直到本類報警全部取消后停止語音提示。五組狀態對應五種聲音提示（用戶自行提供聲音），五

      種類型的音樂可以隨意固定搭配。

  4、當多項報警信息發出時，看板上文字信息切換顯示。
