一、背景概述
1、研發背景
       近年來，制造業面臨的競爭日趨激烈，消費者的胃口瞬息萬變，造成產品生命週期愈來愈短，客制化產品日趨多樣，制造成本亦跟著難以控制；此外，更加復雜的其他因素變項，使得廠商必須隨時面對不穩定的訂單、少量多樣的生產、生產良率的控制，以及備料庫存壓力等相關問題，從中尋求一個能夠同時提升生產力及競爭力的關鍵策略，成為廠商有志一同的關切方向。
        智慧工廠是現代工廠信息化發展的新階段。是在數字化工廠的基礎上，利用物聯網的技術和設備監控技術加強信息管理和服務；清楚掌握產銷流程、提高生產過程的可控性、減少生產線上人工的干預、即時正確地采集生產線數據，以及合理的生產計劃編排與生產進度。并加上綠色智能的手段和智能系統等新興技術于一體，構建一個高效節能的、綠色環保的、環境舒適的人性化工廠。是IBM“智慧地球”理念在制造業的實際應用的結果。
2、產品定位
生產管理系統與主流公眾平臺無縫連接，加快智慧工廠進程。
二、產品方案功能介紹
1、設計理念
全面推廣智慧工廠管理，提升企業競爭力及生產力。

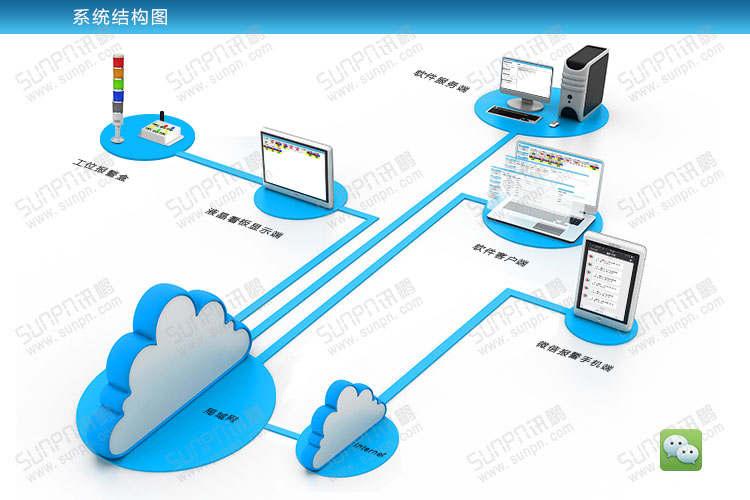

2、系統拓?fù)鋱D

3、系統構架描述
軟件服務器：存儲數據資料。
軟件客戶端：管理與查看數據。
工位操作端：通過按鈕盒操作報警、警燈同步顯示報警信息。
液晶看板顯示端：顯示工位報警數據。
手機查看端：通過微信公眾號接收工位報警信息。

工位報警操作端效果圖

液晶看板顯示端

軟件客戶端

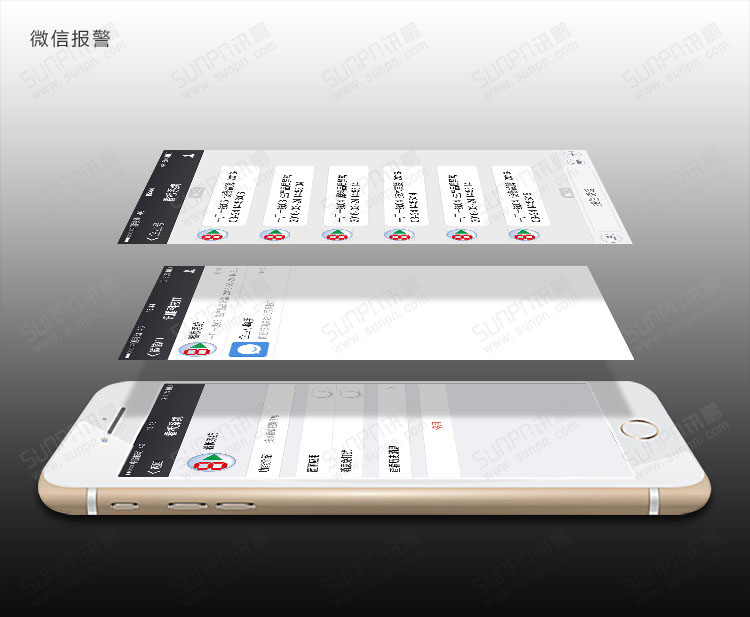

手機微信端

4、安燈系統功能介紹
①功能說明：
  a、呼叫安燈盒通過無線信號發送至液晶顯示接收端，無線信號150米范圍內有效。
  b、各按鈕盒出廠前設置不同地址編碼，每個按鈕盒有六種報警類型。并附帶5色柱形警燈。
  c、“呼叫監控”對應白色按鈕白色警燈；“設備故障”對應紅色按鈕紅色警燈；“停工待料”對應藍色按鈕藍色警燈；“生產品質異常”對應黃色按鈕黃色警燈；“原料品質異?！睂?duì)應黃色按鈕黃色警燈。
  d、按鈕盒中各按鈕均為帶燈帶鎖按鈕，按鈕按下時表示此按鈕已發出報警信息并為未待解除狀態中，反之則為未報警狀態；通過各按鈕背光信號燈反饋報警信息通過無線發送是否成功：按鈕按下時背光亮起則為發送報警信號成功，反之則表示此次報警信號發送失敗。
  e、柱形燈隨按鈕盒發出報警時同時亮起，全滅狀態則為正常狀態。
②軟件說明：
  a、軟件主體：現場采集報警信號客戶端、服務端軟件、后臺操作端軟件。
  b、前端客戶端軟件：
     * 可以設置接收按鈕盒地址碼范圍，以便根據實際情況調整按鈕盒分布，實現靈活調配。（此條要求已和技術溝通，須從無線模塊硬件上區分通訊信道。顧需提前確認好區域范圍內的數量）
     * 可添加刪除按鈕盒以及每個地址碼對應的按鈕盒名稱。
     * 可修改按鈕盒中每個按鈕對應的報警名稱，方便在后期靈活變更。
     * 需要采集各按鈕盒各項報警的報警時間點，報警解除時間點，報警解除周期。
     * 生成故障報警記錄編號，每次報警發出便生成相應的的報警編號。

  c、服務端軟件：提供軟件數據庫表結構說明文檔?？晒┯脩粼赟QL數據庫中提取必要報警信息擴展軟件功能。
     * 報警記錄：報警時間點、解除報警時間點。
     * 微信推送報警時間、推送報警信息：具體報警地點（設置的按鈕盒名稱，如XX廠區X號線）、具體報警時間、具體的報警類型。

  d、操作端軟件：通過微信企業號推送報警信息到相關人員微信號。
     * 對按鈕盒可逐個設置不同的報警類型判斷報警等級的不同時間長度。
     * 對按鈕盒可逐個設置不同報警類型、不同等級報警信息推送到一個或以上微信號中。。
5、產品方案規格
①液晶看板終端參數
   電 源：220V±10%，50HZ
   功 耗：最高功耗30W
   壽 命：整機10萬小時
   產品安裝位置：不安裝在高輻射，及振動位置
   支持最大分辨率：定制
   外 框： 烤箱鐵框
   尺寸：高220MM*寬205MM*厚40MM
   控制方式：無線鼠標鍵盤
   通訊：通過局域網，顯示端軟件與服務器軟件進行通訊
②工位操作端參數
   電 源：配DC 12V電源適配器
   功 耗：最高功耗6W
   壽 命：整機10萬小時
   產品安裝位置：不安裝在高輻射，及振動位置
   材質： 塑料
   按鈕盒尺寸：高200MM*寬120MM*厚70MM
   控制方式：帶燈按鈕
   通訊：無線通信，與客戶端軟件進行通訊

產品實物圖
