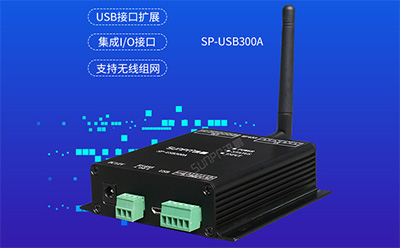

        訊鵬自主研發的工業數據采集器，可通過USB接口輕松實現Windows，Mac，Linux和Android主機功能擴展，并針對智能制造、智能家居、智慧農場、工業控制、工業設備等數據的采集與控制做了專業的一體化設計，用戶只需通過簡單的指令并可采集設備的狀態信息、技術信號、4-20ma、0-5V的模擬量信號以及輸出信號對設備進行相應的控制，并可實現有線到有線，有線到無線等不同設備之間的數據交換，從而輕松實現物聯網。

一、什么是工業數據采集器

1、工業數據采集器是一種為數據轉換而用的轉換器，一般這種數據轉換是在RS232/485/422到TCP/IC之間的，提供的終端串口是RS-232/485/422的，這個端口能夠實現與網絡數據的一個透明的傳送，并且能夠將串口成功的轉化為網絡。

2、工業數據采集器提供串口轉網絡的功能，能夠將RS-232/485/422串口轉換成TCP/IP網絡接口，實現RS-232/485/422串口與TCP/IP網絡接口的數據雙向透明傳輸。使得串口設備能夠立即具備TCP/IP網絡接口功能，連接網絡進行數據通信，極大的擴展串口設備的通信距離。

3、工業數據采集器主要是將自動化設備中使用的串口能夠有連接網絡的一個能力，通過實現串口數據的一個傳輸，來成功的實現對設備硬件的一個控制，它是串口與網絡連接之間的一個橋梁。如果要一個形容的話，串口服務器就像一臺微型的電腦，它可以像普通的電腦一樣，本省具備CPU，并且也有用來操作的系統，使串口與網絡的鏈接更為便捷。通過串口與網絡接口的一個小的轉換，串口不僅能夠實現數據通信的一個功能，而且串口設備本省的一個通訊的距離也得到很大的擴展。

       串口接口在數據通信中一直扮演著重要的角色。它不僅沒有因為時代的進步被淘汰，反而在性能上愈來愈向其極限挑戰。USB接口是當前PC主機上的主流接口，但任然有許多外設使用串口與PC機通信，尤其是在工業控制領域。普通PC機所提供的串口資源往往是不夠的。

       傳統的擴展多個串行口的方法是利用多個終端源，每個中斷通常被分配給單一的設備。這是因為當多于1個的設備被設置成使用同一個特定中斷時，系統不能辨認哪個設備使用中斷線，所以就會產生混亂。針對這種情況，為了節省緊張的系統資源，采用一個資源高效管理多個串口的有效方法實現了將PC主機上的一個USB接口擴展為多個通用串口接口，不但節省了系統資源，而且實現了多個串口中斷的監測與服務。

工業數據采集器-信號采集

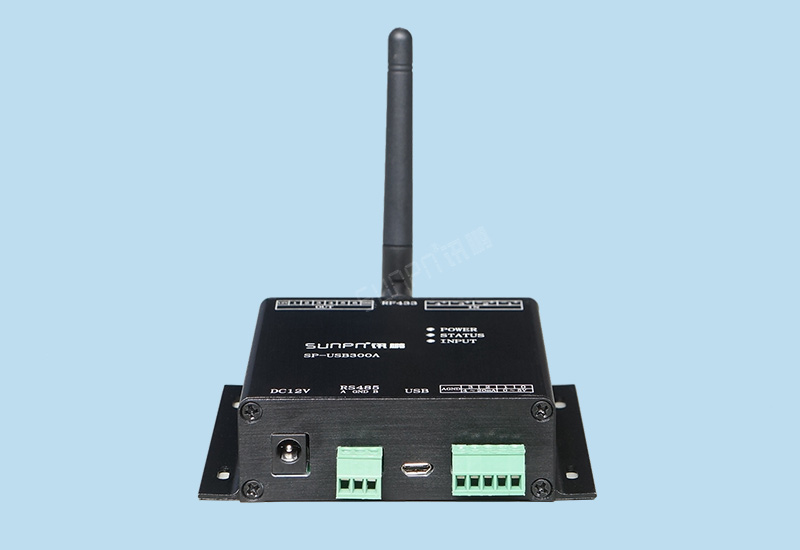

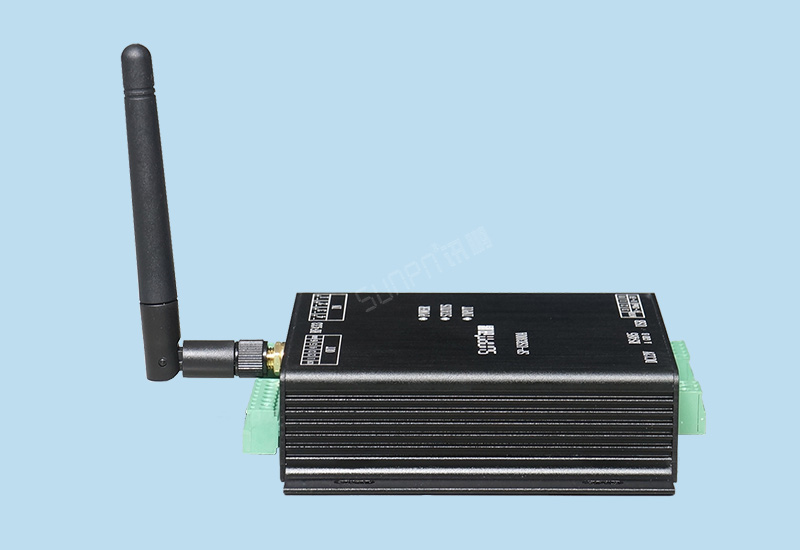

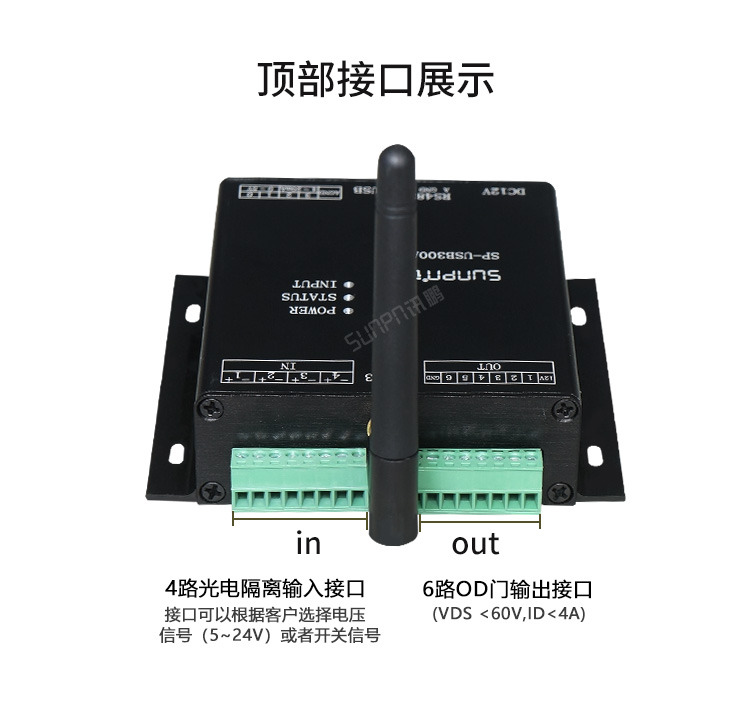

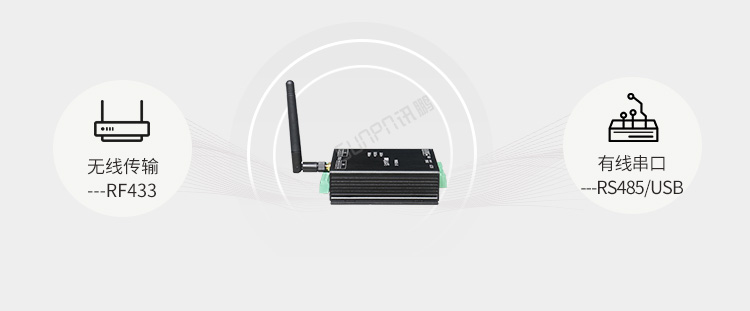

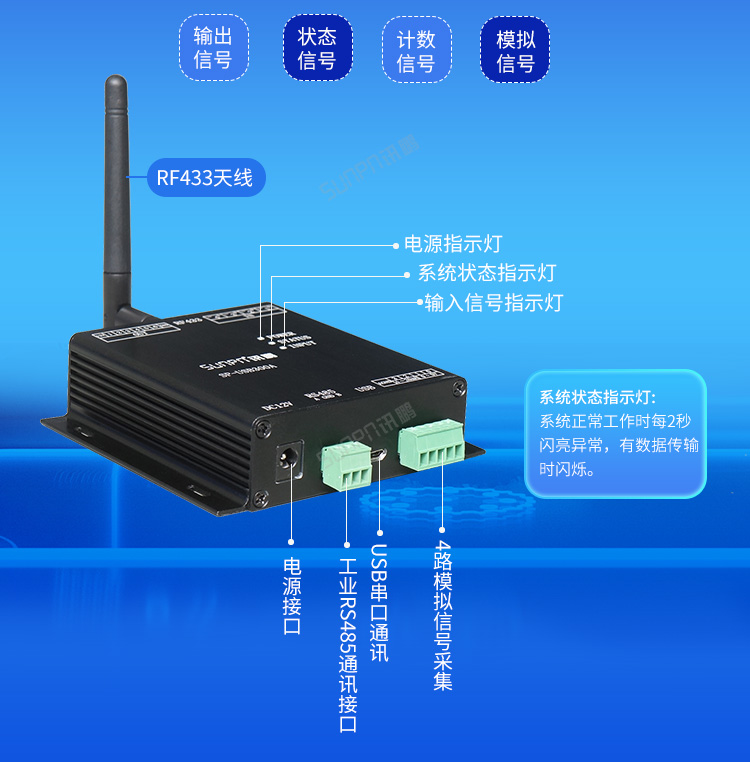

工業數據采集器-接口展示

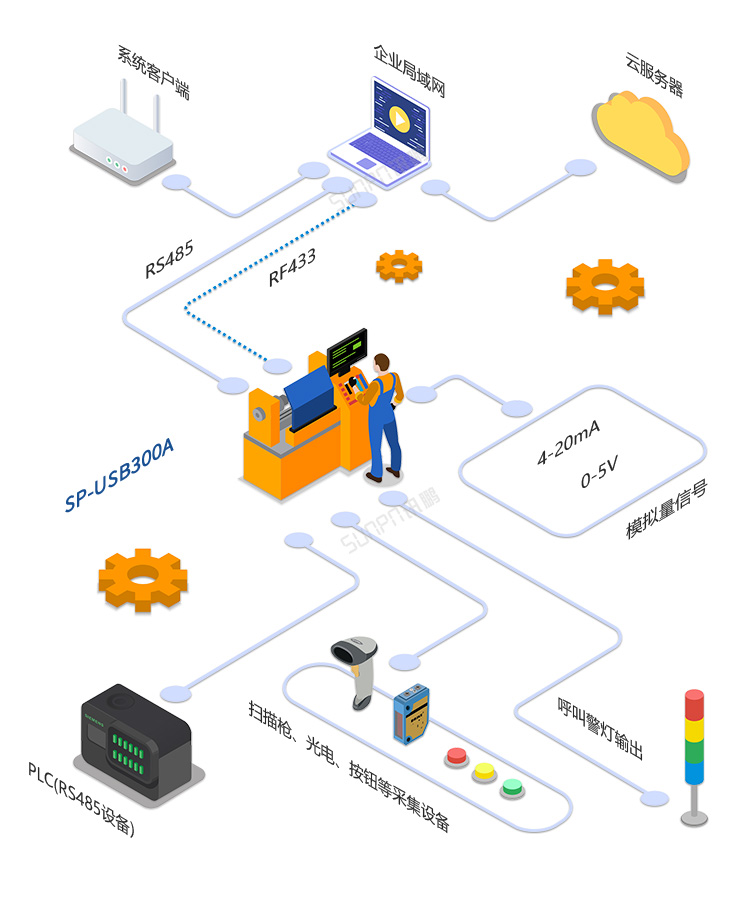

工業數據采集器-實現物聯網

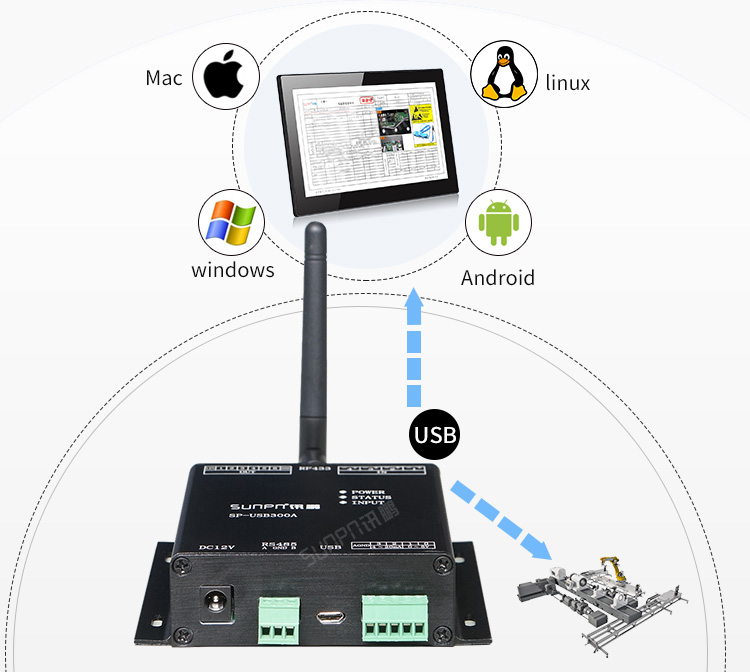

工業數據采集器-系統架構

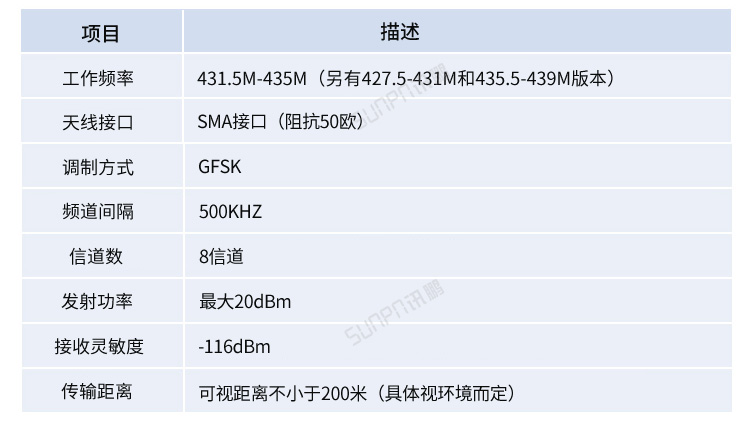

工業數據采集器-產品參數

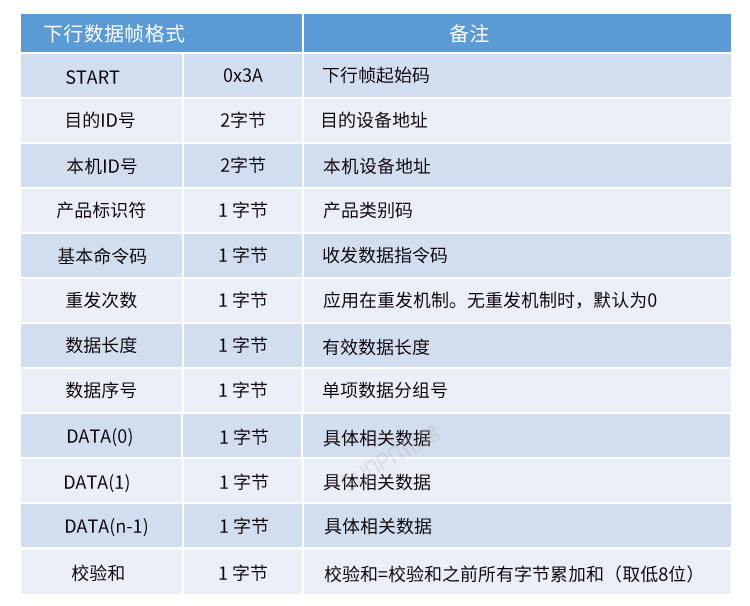

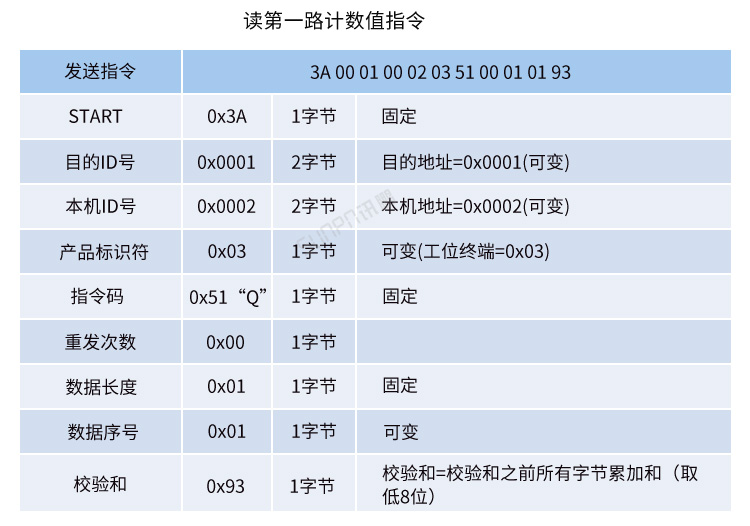

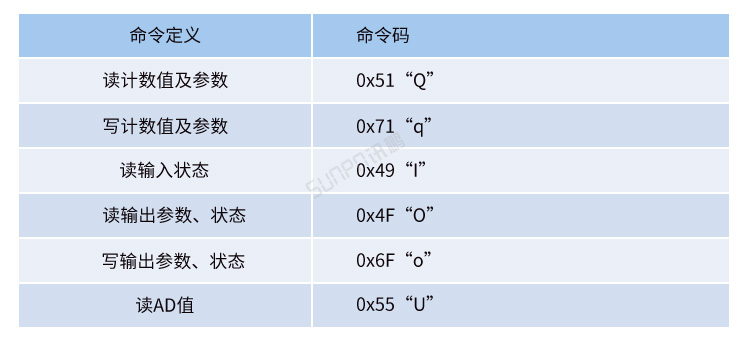

工業數據采集器-通訊協議

通訊說明：用戶通過USB虛擬串口發送數據，如果符合網關協議則解析指令并應答，不符合協議指令則作為透傳數據轉發給RS485、RF433端口，如果端口收到數據則轉發到USB虛擬串口。

注：●協議均是十六進制收發，先將十進制改為十六進制，高字節在前，低字節在后

工業數據采集器-應用場景
