RTU通信協議

一、通訊模式

1．通訊接口電氣標準:           通訊接口符合RS--485國際標準。

2. 通訊協議:                    采用MODBUS通訊協議RTU模式。

3．通訊格式約定:

 （1）通信速率: 19200 bps

 （2）RTU數據格式。

 （3）字符格式為11位：

     a.  數據位：8 bit;

     b.  起始位：1 bit;

     c.  停止位：1 bit;

     d.  偶校驗；（EVEN）

二、功能說明

寫數據到寄存器，速度（2字節），地址為0001, 產能（2字節），地址為0002（功能碼為10H）：

寫數據實例：速度88，產能8888

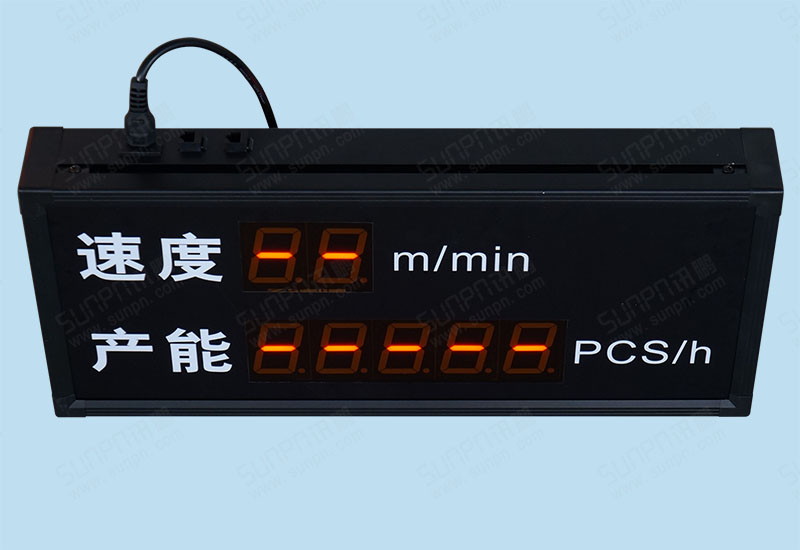

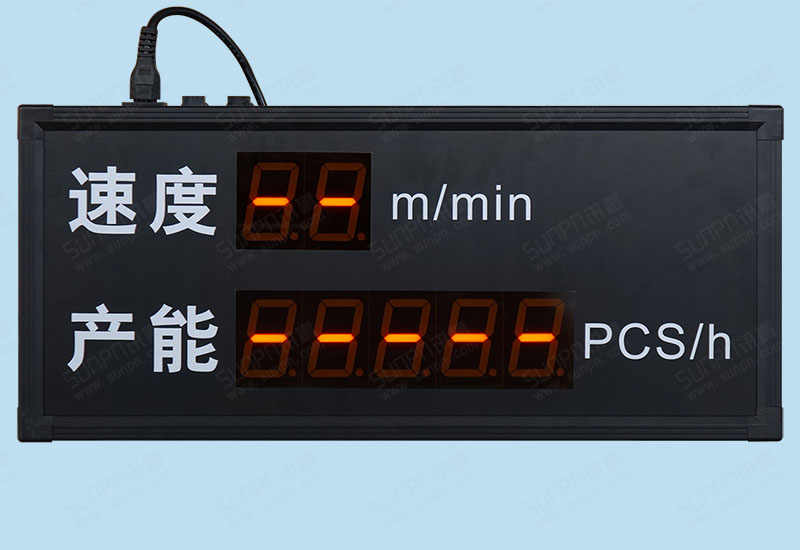

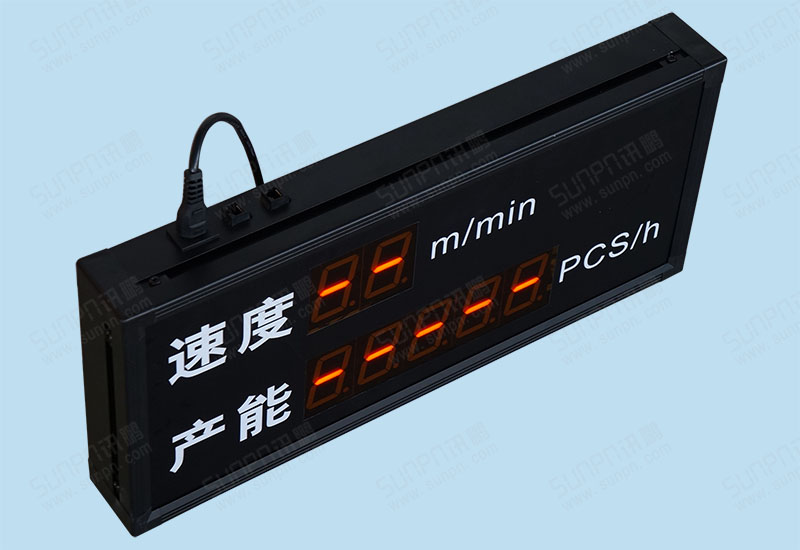

發送什么數據 看板返回什么數據，看板數據斷電不保存，顯示“-”。
